Selbstausbau: Heizungssystem

Posted on 14. September 202314. September 2023

Mit der final lackierten Kabine auf dem Fahrgestell wollten wir unseren 917 endlich dauerhaft zulassen. Wir konnten es kaum abwarten, dem LKW Auslauf zu geben und unsere erste Nacht in der Kabine zu verbringen. Die Abtrennung zu unserem Schlafgemach und die Auflage für die Matratze hatten wir von der Kabinenschiede bereits montieren lassen und eine Matratze mit bekanntem Froli-Lattenrost war bereits im LKW schon untergebracht (siehe News-Leiste).
Vor der Zulassung war jedoch erst noch eine Umschlüsselung des Fahrzeugs notwendig. Ein LKW mit dem Aufbau „geschlossener Kasten“ sollte es werden. Die Kabine könnte zwar auch als Ladung durch die Gegend gefahren werden, als Kasten eingetragen ist diese aber auch mit dem Fahrzeug versichert.
Im Zuge der erfolgreichen TÜV-Abnahme wurde der 917 nochmals gewogen. Recht genau 1t hat das Fahrzeug in den letzten 18 Monaten zugelegt und liegt nun bei 5,5t mit ca. 80 Litern Diesel an Bord. Dazugekommen sind seit der letzten Wiegung die Wohnkabine inklusive der Innenwände, einer Eingangstür, zwei Stauklappen, 5 Fenstern, das Ganze auf einem Zwischenrahmen montiert, die Dämmung der Fahrerkabine und ein Dachgepäckträger.
Gewichtstechnisch alles nach Plan. Laut unserer Excel Liste sollte es auch nach dem Innenausbau und einer reisefertigen Beladung mit den angepeilten 7,49 t passen.
Den Ausbau der Kabine gestartet sind wir mit der Installation der Heizung. Da wir uns für eine Scheer-Wasserheizung entschieden haben sind Rohrleitungen zu verlegen, die unter den Möbeln verbaut werden. Wir planen mit zwei Kreisläufen, ein 70°C heisser Kreislauf für die eingebauten Konvektoren im Sitz-, Bad und Garderobenbereich sowie ein 40°C warmer Kreislauf für die Bettwand- und Fußbodenheizung.

DSCF0030 - Kopie (2)

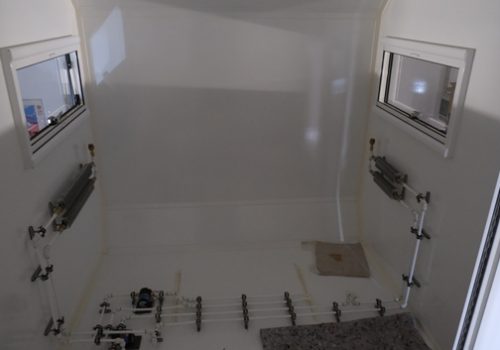

Sitzplatz mit Konvektoren und Fussbodenheizung
DSCF0026-4

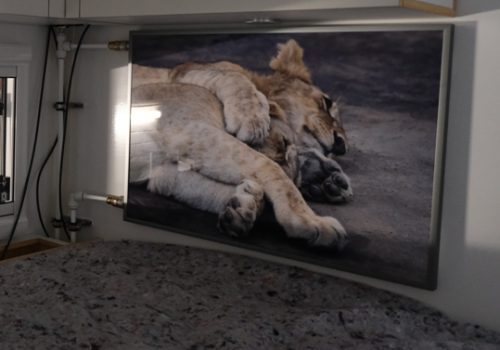

Fussraum Bett mit Wandheizung

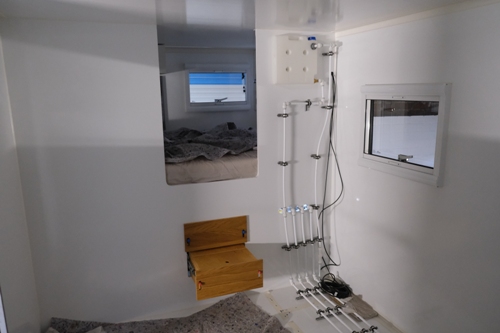

Das bedeutet leider aber auch, dass ein komplexes System an Rohrleitungen auf kleinstem Raum verlegt werden muss. Hoffentlich lohnt sich der Aufwand!

Zumindest das Bild, hinter dem sich die Wandheizung am Bett befindet, sieht doch aber schon mal sehr nett aus (Löwenfoto aus Tansania).

Das für das Heizungssystem und auch das Trinkwasser verwendete Rohrsystem von John Guest lässt sich sehr gut verarbeiten. Einzig das von der Rolle abzuwickelnde Rohr hat die Neigung, sich immer wieder zurückzubiegen. Dadurch wirkt die ganze Verrohrung, als wäre sie von betrunkenen Seeleuten erstellt worden, aber der Funktion tut das hoffentlich keinen Abbruch….

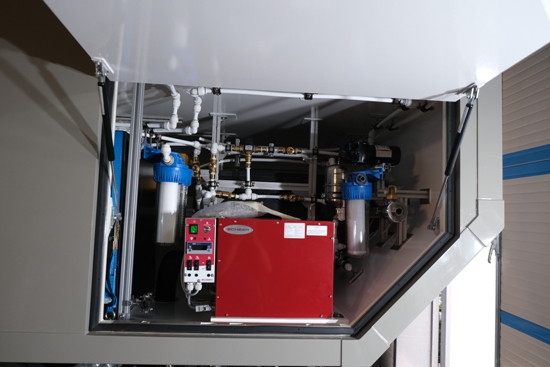

Garage Fahrerseite mit Wasserheizung

Wir sind im nachhinein sehr froh, dass wir uns bereits im Winter detaillierte Gedanken zu den Systemen gemacht haben. Ohne Rohrpläne und Schemata wären wir bei der Bestell-Stückliste des Rohrleitungssystems sowie der Installation sicherlich überfordert gewesen.

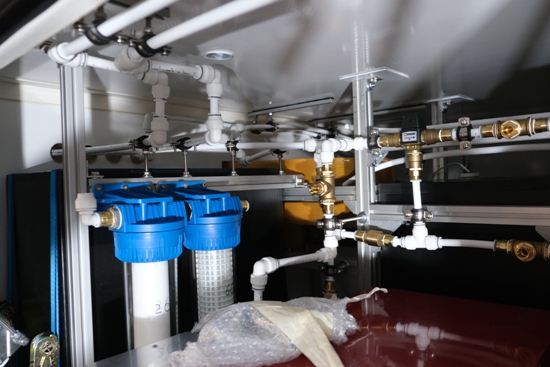

Den Einbau des Trinkwassersystems haben wir bereits ebenso gestartet wie man auf den Bildern unten erkennen kann. Auf dem linken Foto sind Aktivkohlefilter, UV-Lampe, Ausgleichsbehälter und Pumpe bereits verbaut, die aber noch nicht final miteinander verrohrt sind. Im rechten Foto sind Grob- und Feinfilter zu erkennen. Einer unserer Abwassertanks befindet sich direkt dahinter. Ein weiterer Abwassertank wird im Rahmen verbaut.

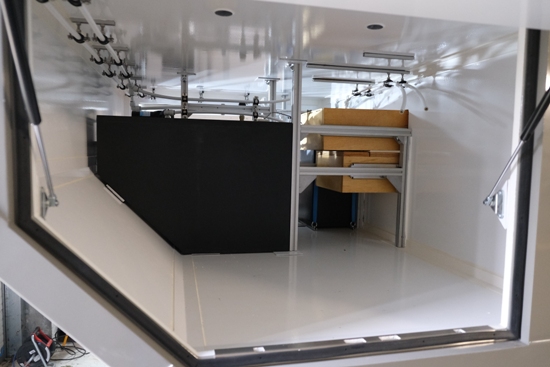

Für die geplanten Möbel wollen wir die bei Ausbauern bereits bekannten Queenply-Platten verarbeiten und starteten die ersten Versuche mit zwei Schubladen, die vom Wohnraum aus in die Garage geschoben werden. Die untere der beiden Schubladen dient uns mit einem Schwerlastauszug zudem auch als Tritt ins Bett.

Frischwassertank individuell angefertigt und Schubladen
Schubladen als Fusstritt ins Bett

Die Kreissäge gerade warmgelaufen, haben wir dann gleich die ersten „richtigen“ Möbel gebaut. Die Oberschränke hängen inzwischen im Schlafzimmer und geben der bis dato leeren, ungemütlichen Kabine direkt eine wohnliche Atmosphäre, die uns antreibt und Hoffnung gibt, dass wir langsam vorankommen.

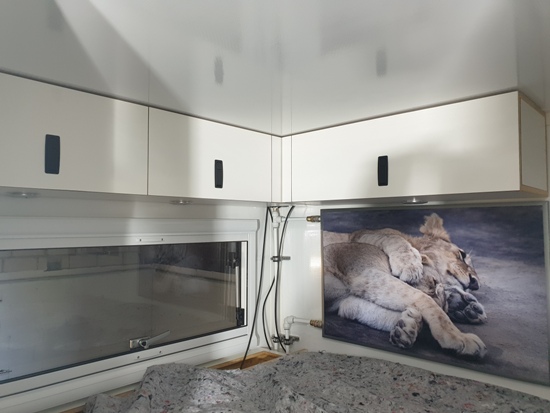

Oberschränke im Schlafbereich

Die Scharniere für die Oberschränke sind von super Qualität, lassen sich einfach verbauen und können wir nur empfehlen. Wie gut der Mechanismus funktioniert könnt ihr im verlinkten Video sehen :-).

Soweit der Stand der Dinge. Nach ein „paar“ Restarbeiten an Heizung und Trinkwassersystem, werden wir die Arbeit in den nächsten Wochen in den Wohnraum verlegen.. Küche, Sitzecke, Bad und Elektrik warten schon. Wir werden berichten…
